Накопительная емкость для питьевой воды в Санкт-Петербурге

Питьевая емкость FloTenk-EV предназначена для хранения холодной питьевой воды и используется для подачи воды к коттеджным поселкам, дачным и фермерским хозяйствам, гостиницам и другим производственным и частным объектам.

При производстве емкостей используются специальные материалы, пригодные для контакта с питьевой водой. Одним из компонентов является смола «питьевого» класса, применяемая при производстве изделий, непосредственно контактирующих со средой. По результатам исследований и анализов независимой лаборатории смола не выделяет в воду вредных веществ и пригодна для емкостей под питьевую воду.

Согласно СНиП 2.04.02.84 «Водоснабжение. Наружные сети и сооружения» (гиперссылка) каждая емкость должна быть оборудована устройством для очистки поступающего в резервуар воздуха. Эту функцию выполняет фильтр очистки воздуха. Для удобства обслуживания в емкости также установлена лестницей из нержавеющей стали.

Емкости для питьевой воды FloTenk-EV могут быть как подземного, так и наземного исполнения. Емкости наземного исполнения устанавливаются на открытых площадках или в помещениях. Если емкость монтируется на открытой площадке, то необходимо предусмотреть меры для защиты воды от замерзания.

Емкость также может быть оснащена дополнительным оборудованием. Это могут быть дополнительные колодцы и патрубки, лестницы и площадки обслуживания, датчики и уровнемеры, насосное оборудование и т.д.

Следует обратить внимание, что расчет требуемого объема емкости для хранения холодной питьевой воды производится проектными организациями на основании предоставленных Заказчиком данных с соблюдением установленных норм и правил.


описание
Объем, м3 Диаметр, мм Длина, мм Вес сухой емкости
5 1600 2700 300
10 1600 5200 550
15 1800 6200 785
20 2300 5100 1020
25 2300 6300 1200
30 2300 7500 1400
40 2300 9900 1720
50 2300 12400 1920
60 3000 9000 3050
75 3000 11100 3600
80 3000 11900 3800
100 3000 14700 4550
120 3200 15300 5300
150 3700 14700 6300
170 3700 16500 7050
200 3700 19500 8400

Схемы установки питьевых емкостей можно разделить по строительным и планировочным особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

- Подземная установка

Классическим и наиболее надежным видом установки питьевых емкостей является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет экономить место за счет полезного использования пространства над емкостями.

- Наземная установка

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам) применяют наземную установку. Питьевые емкости выполняются на специальных опорах - ложементах.

- Полузаглубленная установка.

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Питьевые емкости устанавливаются на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По планировочным особенностям различают параллельную и параллельно - последовательную установку.

- Параллельная установка

Параллельная установка применяется при необходимости разместить на объекте 2-4 резервуара. В этом случае достаточно организовать поступление воды в один из резервуаров, так как все резервуары соединяются патрубками в нижней части и работают по принципу сообщающихся сосудов.

- Параллельно - последовательная установка

Отличительной особенностью данного типа установки является то, что резервуары устанавливаются как параллельно друг другу, так и последовательно. Конечная планировка зависит от условий объекта и решение о виде компоновки принимается проектировщиком.

Горизонтальное исполнение

Емкость горизонтального исполнения устанавливается на бетонную плиту и крепится стяжными ремнями. Для обслуживания емкости устанавливаются технические колодцы обслуживания. Высота технического колодца рассчитывается исходя из глубины залегания емкости. Вид технического колодца (под газон, под дорогу) выбирается согласно месту установки изделия. (подробнее — ссылка на руководство по монтажу)

Вертикальное исполнение

Вертикально исполнение емкости применяется при ограниченной площади для размещения оборудования. Для удобства обслуживания емкость может быть оборудована наружной лестницей из стеклопластика и площадкой обслуживания.

Преимущества:

1.    Срок службы более 25 лет.

2. Подземные резервуары при установке в земле не требуют полного бетонирования, в отличии от полиэтиленовых или полипропиленовых емкостей, всвязи с высокой прочностью стеклопластика.

3. При установке в помещении пищевая емкость не требует дополнительных мероприятий по защите корпуса емкости от ударов, при этом значительно дешевле аналогичных по объему емкостей из нержавеющей стали.

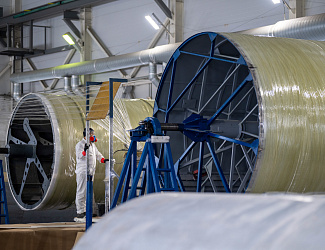

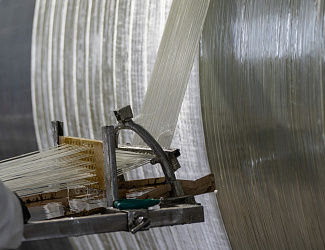

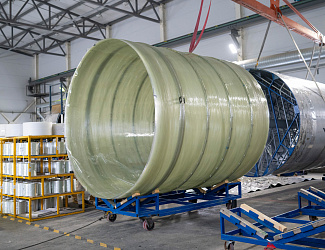

Емкости изготавливаются в заводских условиях объемом до 100 кубических метров, методом сварки полипропиленовых листов с последующей машинной намоткой стеклопластика.

При необходимости и по желанию Заказчика емкости для хранения холодной питьевой воды могут также быть укомплектованы дополнительным оборудованием:

Сигнализатор уровня воды


Сигнализатор LS-2 – это устройство, предназначенное для контроля степени наполнения водами резервуаров и емкостей.

За показаниями следит емкостной датчик, устанавливаемый внутри ёмкости на необходимой высоте измерения. При превышении уровня жидкости точки измерения датчика срабатывает сигнализатор аварийной ситуации.

Прибор для контроля уровня стоков размещается в удобном для наблюдения месте внутри помещения.

Поплавковый клапан


Поплавковый клапан предназначен для автоматического поддержания заданного уровня жидкости в емкости.

Поплавковый клапан работает совместно с поплавком. Поплавок находится на уровне жидкости в емкости и действует напрямую через рычаг на поплавковый клапан. Изменение уровня жидкости немедленно меняет расход жидкости через клапан.

Теплоизоляция


Для предотвращения замерзания воды в емкости рекомендуется предусматривать теплоизоляцию и обогрев емкости. Емкость утепляется изоляционным материалом и оснащается нагревательным элементом, который нагревает среду до нужной температуры.

Крепежный ремень


Стяжной ремень - это приспособление, предназначенное для крепления грузов на транспорте, строительных площадках, а также для крепления емкостного оборудования при подземной установке. При креплении емкости к бетонной плите с помощью стяжных ремней следует рассчитать необходимое количество и подобрать ремень с соответствующими характеристиками.
