Пожарные резервуары в Санкт-Петербурге

Пожарные резервуары являются частью противопожарной системы водоснабжения и предназначены для хранения регламентируемого объёма воды, который согласно СНиП (СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения" (ссылка)) необходимо предусматривать в случае, если получение необходимого количества воды для тушения пожара непосредственно из источника водоснабжения технически невозможно или экономически нецелесообразно. Объем пожарных резервуаров рассчитают непосредственно проектные организации на основании предоставленных Заказчиком данных с соблюдением нормативных документов, таких как строительные нормы и правила и своды правил.

Объем воды на пожаротушение должен быть рассчитан из необходимости тушения пожара в течение трех часов

Чтобы обеспечить пожарный объём, рекомендуется использовать не менее двух резервуаров, а в случае выключения одного из них, в оставшихся должно находиться не менее 50% предусмотренного количества воды.

При использовании нескольких пожарных резервуаров они должны быть соединены между собой как сообщающиеся сосуды; на трубопроводе между смежными пожарными резервуарами должно быть установлено полностью открытое запорное устройство.

Пожарные резервуары могут быть дополнительно оборудованы насосным оборудованием по требованию Заказчика. Насосы могут быть установлены как в одном резервуаре, так и в каждом резервуаре.

Емкости для хранения противопожарного запаса воды FloTenk-PR могут быть как подземного, так и наземного исполнения. Емкости наземного исполнения устанавливаются на открытых площадках или в помещениях. Если емкость монтируется на открытой площадке, то необходимо предусмотреть меры для защиты воды от замерзания.


описание

Пластиковые пожарные резервуары для воды

Объем емкости Диаметр, D Длина L Масса сухой емкости Масса емкости с водой
м3 м м кг кг
20 2,3 5,1 1020 21020
25 2,3 6,3 1200 26200
30 2,3 7,5 1400 31400
40 2,3 9,9 1720 41720
50 2,3 12,3 1920 51920
60 3,0 9,0 3050 63050
75 3,0 11,1 3600 78600
80 3,0 11,9 3800 83800
100 3,0 14,7 4550 104550
120 3,2 15.3 5300 125300
150 3,7 14,7 6250 156250
170 3,7 16,5 7050 177250
Схемы установки пожарных резервуаров можно разделить по строительным и планировочным особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

- Подземная установка

Классическим и наиболее надежным видом установки пожарных резервуаров является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет экономить место за счет полезного использования пространства над емкостями - например организации парковки.

- Наземная установка

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам) применяют наземную установку. Пожартные резервуары устанавливаются на специальные опроы - ложементы, утепляются и оборудуются дополнительными элементами, такими как лестницы, площадки обслуживания.

- Полузаглубленная установка

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Пожарные резервуары устанавливаются на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По планировочным особенностям различают параллельную и параллельно - последовательную установку.

- Параллельная установка

Параллельная установка применяется при необходимости разместить на объекте 2-4 резервуара. В этом случае резервуары устанавливаются попарно (2 группы по 2 резервуара) и обеспечивают 50% пожарного запаса воды в каждой группе. Достаточно организовать поступление воды в один из резервуаров каждой группы, так как все резервуары соединяются патрубками в нижней части и работают по принципу сообщающихся сосудов.

- Параллельно - последовательная установка

Отличительной особенностью данного типа установки является то, что резервуары устанавливаются как параллельно друг другу, так и последовательно. Конечная планировка зависит от условий объекта и решение о виде компоновки принимается проектировщиком.

Горизонтальное исполнение

Емкость горизонтального исполнения устанавливается на бетонную плиту и крепится стяжными ремнями. Для обслуживания емкости устанавливаются технические колодцы обслуживания. Высота технического колодца рассчитывается исходя из глубины залегания емкости. Вид технического колодца (под газон, под дорогу) выбирается согласно месту установки изделия. (подробнее — ссылка на руководство по монтажу)

Вертикальное исполнение

Вертикально исполнение емкости применяется при ограниченной площади для размещения оборудования. Для удобства обслуживания емкость может быть оборудована наружной лестницей из стеклопластика и площадкой обслуживания.

Преимущества:

1.    Срок службы более 25 лет.

2. Подземные резервуары при установке в земле не требуют полного бетонирования, в отличии от полиэтиленовых или полипропиленовых емкостей, всвязи с высокой прочностью стеклопластика.

3. При установке в помещении пищевая емкость не требует дополнительных мероприятий по защите корпуса емкости от ударов, при этом значительно дешевле аналогичных по объему емкостей из нержавеющей стали.

Емкости изготавливаются в заводских условиях объемом до 100 кубических метров, методом сварки полипропиленовых листов с последующей машинной намоткой стеклопластика.

При необходимости и по желанию Заказчика емкости для хранения холодной питьевой воды могут также быть укомплектованы дополнительным оборудованием:

Сигнализатор уровня воды


Сигнализатор LS-2 – это устройство, предназначенное для контроля степени наполнения водами резервуаров и емкостей.

За показаниями следит емкостной датчик, устанавливаемый внутри ёмкости на необходимой высоте измерения. При превышении уровня жидкости точки измерения датчика срабатывает сигнализатор аварийной ситуации.

Прибор для контроля уровня стоков размещается в удобном для наблюдения месте внутри помещения.

Поплавковый клапан


Поплавковый клапан предназначен для автоматического поддержания заданного уровня жидкости в емкости.

Поплавковый клапан работает совместно с поплавком. Поплавок находится на уровне жидкости в емкости и действует напрямую через рычаг на поплавковый клапан. Изменение уровня жидкости немедленно меняет расход жидкости через клапан.

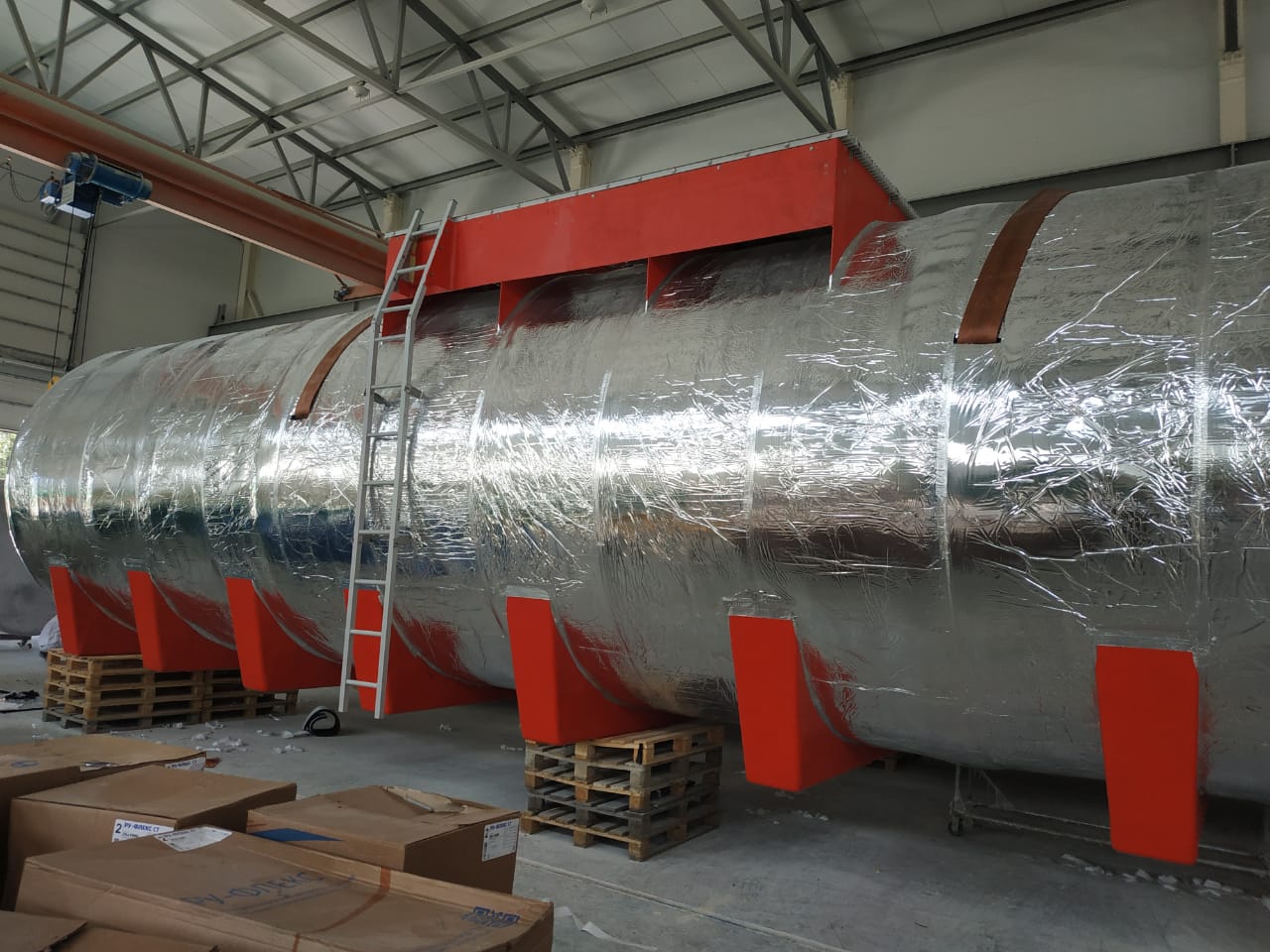

Теплоизоляция


Для предотвращения замерзания воды в емкости рекомендуется предусматривать теплоизоляцию и обогрев емкости. Емкость утепляется изоляционным материалом и оснащается нагревательным элементом, который нагревает среду до нужной температуры.

Крепежный ремень


Стяжной ремень - это приспособление, предназначенное для крепления грузов на транспорте, строительных площадках, а также для крепления емкостного оборудования при подземной установке. При креплении емкости к бетонной плите с помощью стяжных ремней следует рассчитать необходимое количество и подобрать ремень с соответствующими характеристиками.
