Комплексная система очистки ливневых стоков в Санкт-Петербурге

Комплексная система FloTenk-OP-OM-SB предназначена для очистки сточных вод, не содержащих критических превышений стандартных параметров загрязнений поверхностного стока. Как правило, содержание взвешенных веществ на входе в систему не должно превышать 2000 мг/л, нефтепродуктов - 120 мг/л. Очищенный сток может отводиться в водоёмы различного назначения, пройдя при необходимости обеззараживание. Дополнительно система гарантирует очистку от таких показателей, как:

- АПАВ окисляемые (с 8,5 мг/л до уровня менее 0,1 мг/л)

- БПК полные (с 20 мг/л до уровня менее 2 мг/л)

- Железо общее (с 0,8 мг/л до уровня менее 0,1 мг/л)

- Никель (с 0,08 мг/л до уровня менее 0,01 мг/л)

- Медь (с 0,03 мг/л до уровня менее 0,001 мг/л)

- Цинк (с 0,2 мг/л до уровня менее 0,02 мг/л)

- Хром (с 0,2 мг/л до уровня менее 0,02 мг/л)

Выбор подходящей комплектации системы очистки зависит от источника сточных вод и места сброса. Степень очистки определяется государственными нормативами включающими ряд установленных факторов. Специалисты АО «Флотенк» рады помочь в подборе соответствующего оборудования и ответить на любые возникающие вопросы.

Размеры OP-OM

Расход стоков, л/с Диаметр корпуса, D, мм Длина корпуса, L, мм Dвх/Dвых, мм Перепад вх/вых, мм
6 1600 4500 160 200
10 1600 6400 200 200
15 1800 6800 200 200
20 2000 6700 200 300
25 2000 8000 200 300
30 2300 6800 250 300
40 2300 8800 250 300
50 2300 10100 250 300
65 2300 12600 315 300
80 3000 9500 315 400
90 3000 11300 400 400
100 3000 13300 400 400
120 3200 13000 400 400

Размеры OP-OM-SB (фильтры)

Расход стоков, л/с Диаметр корпуса, D, мм Длина корпуса, L, мм Dвх/Dвых, мм Перепад вх/вых, мм
1,5 1200 4000 110 120
3 1200 4400 110 120
6 1600 5500 160 200
10 1600 6400 160 200
15 1800 6800 200 200
20 2000 6700 200 200
25 2000 8000 200 200
30 2000 8000 250 200
40 2300 7600 250 200
50 2300 8100 250 300
65 2300 9100 315 300
80 2300 11600 315 300
90 2300 12600 400 300
100 2300 13100 400 400
120 3000 11300 400 400

Размеры OP-OM-SB (сорбент)

Расход стоков, л/с Диаметр корпуса, D, мм Длина корпуса, L, мм Dвх/Dвых, мм Перепад вх/вых, мм Объем сорбента, м3
1,5 1200 4000 110 120 0,3
3 1200 4600 110 120 0,6
6 1600 5500 160 200 1,2
10 1600 6400 160 200 2
15 1800 8000 200 200 2,7
20 2000 8000 200 300 3,6
25 2300 8800 200 300 4,5
30 2300 10100 250 300 5,4
40 2300 11600 250 300 6,4
50 2300 12600 250 300 8,4
65 3000 9500 315 400
10,4
80 3000 11300 315 400 13,1
90 3000 13300 400 400 15,1
100 3200 13000 400 400 17,4

Схемы установки комплексных систем очистки можно разделить по строительным и технологическим особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

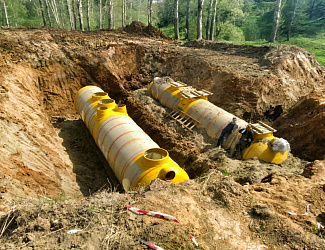

- Подземная установка

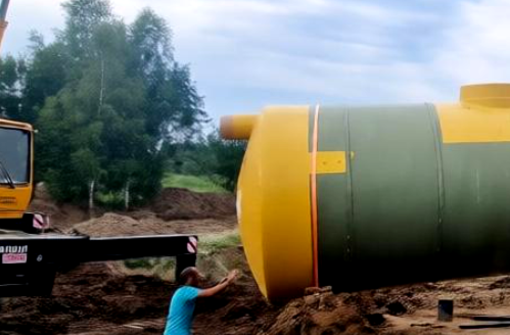

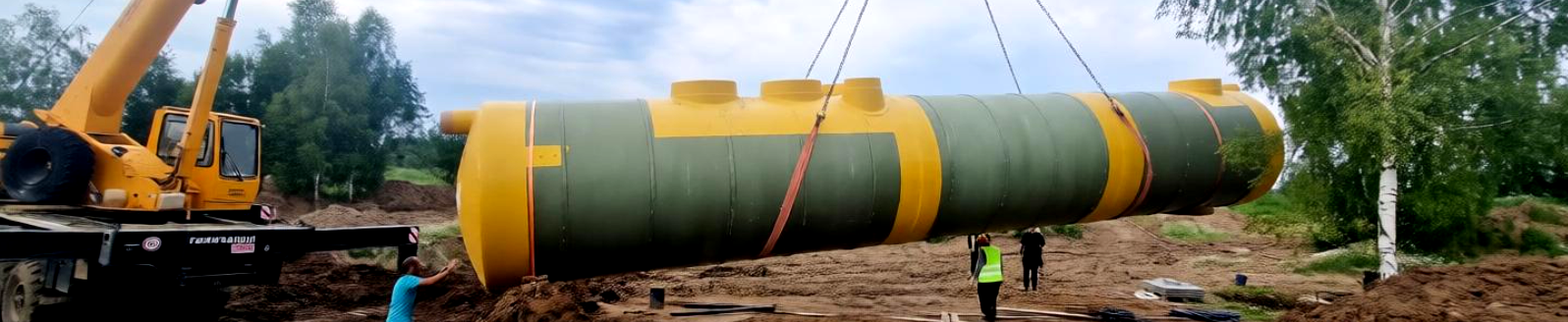

Классическим и наиболее надежным видом установки комплексной системы очистки является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет подавать сточные воды в самотечном режиме и тем самым обеспечить максимальную эффективность очистки.

- Наземная установка

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам, установка на мостовых конструкциях) применяют наземную установку. Комплексная система очистки может быть выполнена с ложементами и утеплением, либо установлена в утепленный павильон. Недостатком такого вида установки является необходимость подачи стока насосными станциями, а так же применение усиленных корпусов, что повышает стоимость оборудования.

- Полузаглубленная установка

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Комплексная система очистки устанавливается на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По технологическим особенностям различают параллельную и комбинированную установку.

- Параллельная установка

Параллельная установка комплексной системы очистки применяется при необходимости увеличить производительность системы. Разделение потока происходит в предварительно установленных колодцах. Следует понимать, что параллельная установка применяется исключительно при необходимости увеличения производительности. Так, требуемую производительность 300 л/c возможно обеспечить параллельной установкой трех систем производительностью 100 л/с каждая.

- Комбинированная установка

Иногда концентрация  загрязнений в поступающем на очистку стоке превышает паспортные параметры сооружения (например 4000 мг/л по ВВ вместо 3000 мг/л по паспорту). В этом случае проектировщик может расчитать требуемую длину отстойника для снижения концентрации ВВ с 4000 мг/л до паспортных и применить в проекте комбинированную систему очистки - пескомаслоуловитель в качестве отстойника первой ступени очистки и комплексную систему очистки в качестве основной ступени очистки. Необходимо понимать, что комплектация очистных сооружений дополнительными блоками и их комбинирование позволяет расширить диапазон работы ЛОС по входящим концентрациям.

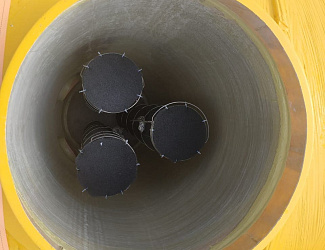

Комплексная система FloTenk-OP-OM-SB изготавливается в двух вариантах: с загрузкой алюмосиликатным сорбентом в сорбционной камере и без неё. В последнем случае в качестве замены сорбенту устанавливается дополнительный губчатый фильтр тонкой очистки. Применение системы с фильтром целесообразно на объектах, где не предусмотрено обслуживание сооружений техническим персоналом. В отличие от системы с сорбентом, параметры очистки стока на губчатом фильтре будут долгое время стабильны и составят 0,3-0,5 мг/л по нефтепродуктам, в то время как очистка на сорбенте приближена к 0,05 мг/л.
В случае необходимости сброса стока в системы канализации, целесообразно применять комплексную систему очистки FloTenk-OP-OM, состоящую из пескоотделителя и маслобензоотделителя. Сорбционный блок в таких системах отсутствует.

Комплексная система очистки FloTenk-OP-OM-SB, вариант исполнения с сорбентом


Комплексная система очистки FloTenk-OP-OM-SB, вариант исполнения с фильтрами


Комплексная система очистки FloTenk-OP-OM




Выбор системы зависит от технико-экономического обоснования и требований к объекту в целом: место расположения, точка сброса, характер загрязнений.

При необходимости комплексную систему возможно оснастить Сигнализатором уровня LS-3 в отсеке пескоуловителя и LC2-1 в маслобензоуловителе.

Сигнализатор уровня песка LS-3 – это устройство контроля с датчиком, контролирующее высоту осадка (песка) в пескоуловителе.

Датчик в пескоуловителе подключен к устройству контроля, которое устанавливается внутри помещения в удобном для наблюдения месте и выдает световой и звуковой сигналы в том случае, если уровень осадка выше датчика.

Сигнализатор уровня масла LC2-1 – это устройство контроля с датчиком, контролирующее толщину слоя отделившегося масла в маслобензоотделителе.

Датчик в маслобензоотделителе подключен к устройству контроля, которое устанавливается внутри помещения в удобном для наблюдения месте и выдает световой и звуковой сигналы в том случае, если толщина слоя масла больше заданной.

Также в устройстве контроля предусмотрена возможность подключения двухэлектродного датчика переполнения, следящего за уровнем воды в емкости и сигнализирующем о засорении очистных сооружений.
