Аккумулирующая емкость в Санкт-Петербурге

Использовании аккумулирующей емкости FloTenk-ENA, позволяет устанавливать очистные сооружения меньшей производительности.

При поступлении залпового объёма стоков в сильный дождь происходит заполнение емкости с дальнейшей подачей насосом либо самотёком на малопроизводительную систему очистки. Данное решение часто используется для объектов с относительно большой территорией, позволяя значительно удешевить стоимость системы очистных сооружений.

Аккумулирующая емкость для сбора воды

Объем, м3 Диаметр корпуса (D), мм Длина корпуса (L), мм Масса сухой емкости, кг
5 1600 2700 299
10 1600 5200 548
15 1800 6200 797
20 2300 5100 1046
25 2300 6300 1296
30 2300 7500 1544
40 2300 9900 2042
50 2300 12400 2540
60 3000 9000 3038
100 3000 14700 5030
120 3200 14700 6036
150 3700 14700 7545

Размеры выпускаемой продукции могут быть изменены по согласованию с Заказчиком.

Диаметры входного и выходного патрубков монтируются под конкретный расход из гладких либо гофрированных канализационных труб, выходной патрубок из нержавеющей стали под фланец при установке насоса. Возможно изготовление емкостей со встроенной насосной станцией, применение стеклопластиковой трубы и стеклопластикового фланца монолитного исполнения.

h - высота технического колодца, принимается по каталогу исходя из глубины залегания лотка подводящей трубы.



Схемы установки аккумулирующих емкостей можно разделить по строительным и планировочным особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

- Подземная установка

Классическим и наиболее надежным видом установки аккумулирующих емкостей является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет экономить место за счет полезного использования пространства над емкостями - например организации парковки.

- Наземная установка

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам) применяют наземную установку. Аккумулирующие емкости могут быть выполнены с ложементами и утеплением. Недостатком такого вида установки является необходимость подачи стока насосными станциями, а так же применение усиленных корпусов, что повышает стоимость оборудования.

- Полузаглубленная установка

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Аккумулирующие емкости устанавливаются на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По планировочным особенностям различают параллельную и параллельно - последовательную установку.

- Параллельная установка

Параллельная установка применяется при необходимости разместить на объекте 2-3 резервуара. В этом случае достаточно организовать поступление стока в один из резервуаров, так как все резервуары соединяются патрубками в нижней части и работают по принципу сообщающихся сосудов.

- Параллельно - последовательная установка

Отличительной особенностью данного типа установки является то, что резервуары устанавливаются как параллельно друг другу, так и последовательно. Конечная планировка зависит от условий объекта и решение о виде компоновки принимается проектировщиком. Важно понимать, что вид установки не влияет на качество аккумулирования, так как все резервуары соединяются между собой патрубками и работают как один объем.
Аккумулирующая емкость FloTenk-ENA может быть выполнена в двух вариантах:

- Без насосных агрегатов

В этом случае отток воды из резервуара происходит в самотечном режиме по трубопроводу, расположенному в нижней части. Расход воды в этом случае регулируется диаметром трубопровода и запорной арматурой. Недостатком такого вида является неточное регулирование расхода и значительное заглубление трубопровода в конце системы очистки.

- C насосными агрегатами

В этом случае подача воды на дальнейшую очистку осуществляется за счет насосов, установленных непосредственно в аккумулирующую емкость. Тип насосов, их количество и прочие параметры соответствуют требованиям к обычным насосным станциям с горизонтальными корпусами. Преимуществом такого вида емкостей является более точная регулировка подаваемого на очистку расхода воды, а так же незначительное заглубление всей системы очистки.

При необходимости емкости возможно оснастить Сигнализатором уровня LS-3.

Сигнализатор уровня песка LS-3 – это устройство контроля с датчиком, контролирующее высоту осадка (песка) в емкости.

Датчик подключен к устройству контроля, которое устанавливается внутри помещения в удобном для наблюдения месте и выдает световой и звуковой сигналы в том случае, если уровень осадка выше датчика.

Также в устройстве контроля предусмотрена возможность подключения двухэлектродного датчика переполнения, следящего за уровнем воды в емкости и сигнализирующем о засорении очистных сооружений.

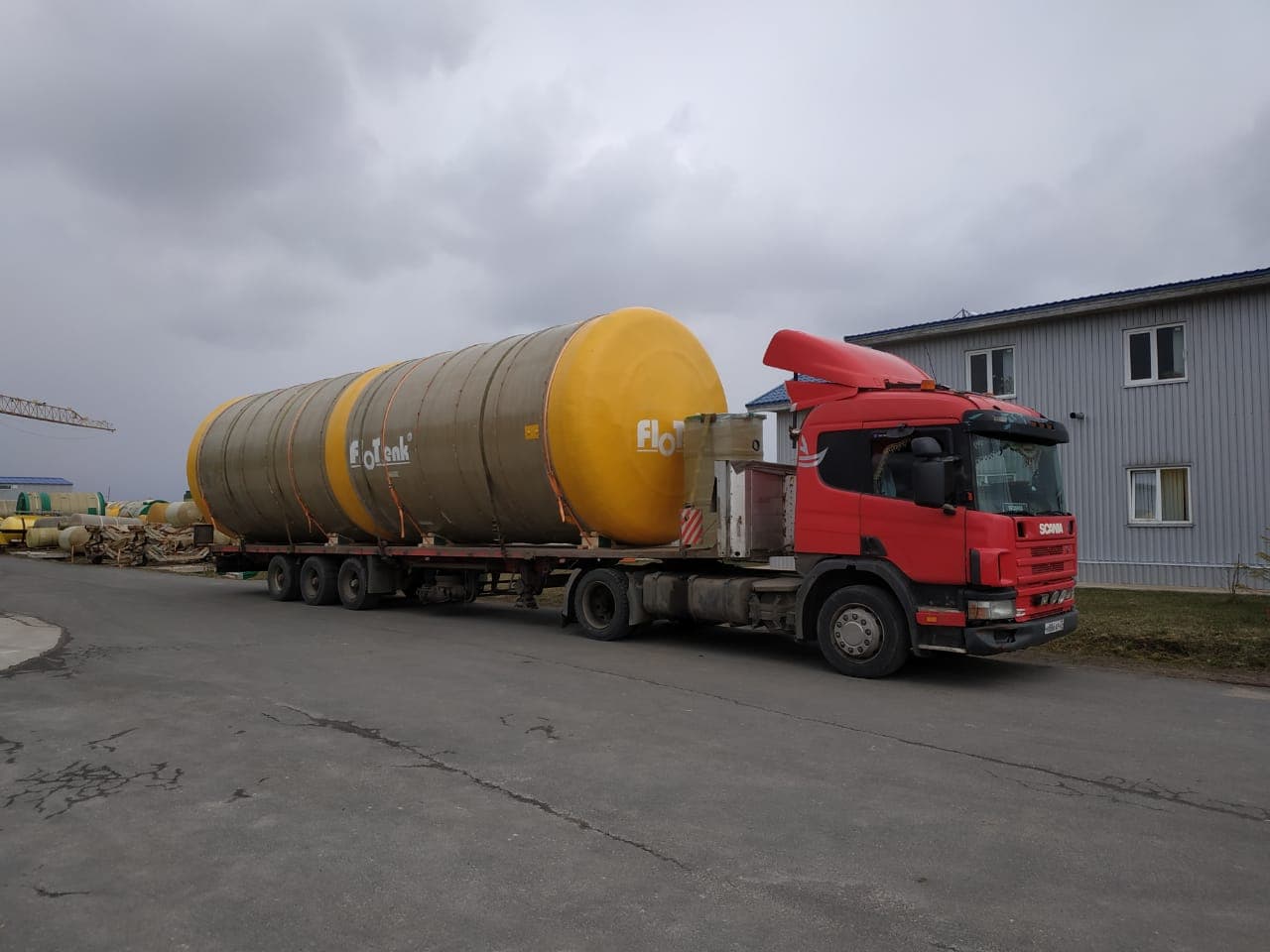

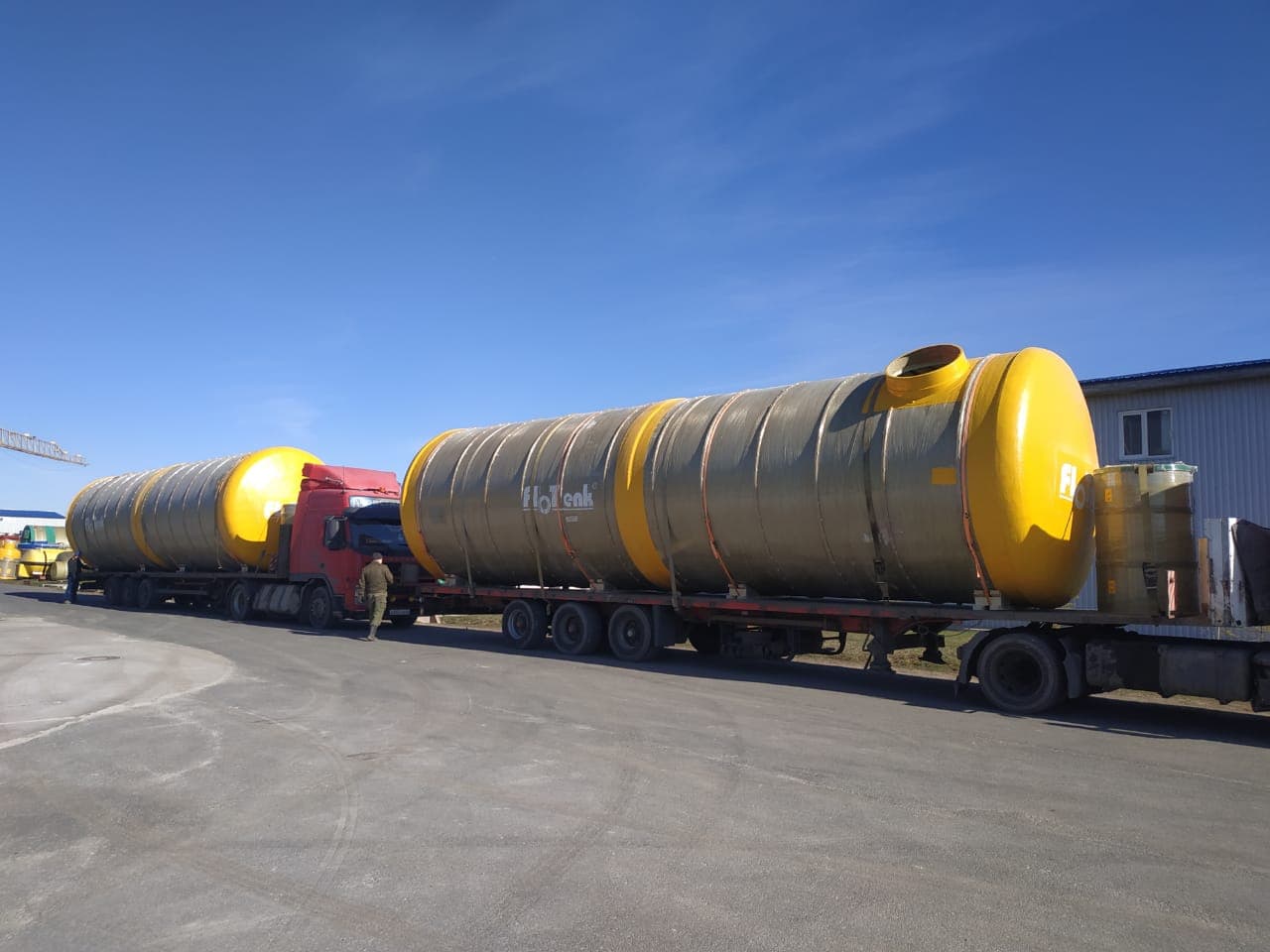

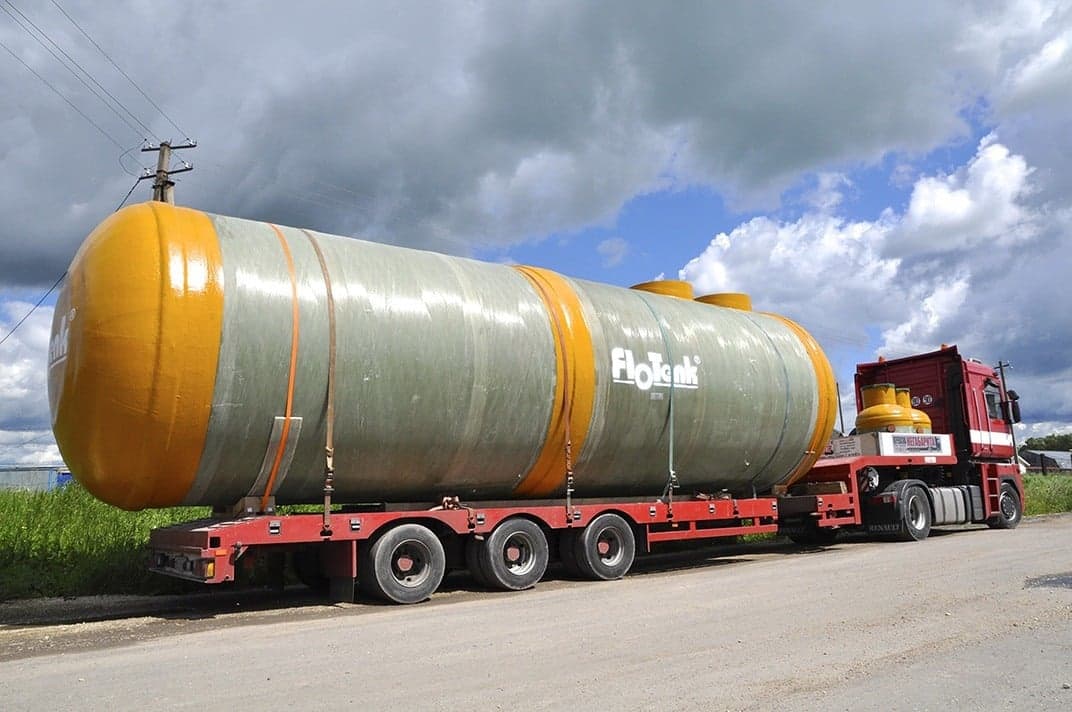

Фотогалерея
