Подземная станция биологической очистки сточных вод в Санкт-Петербурге

FloTenk-BioDrafts комплекс сооружений очистки хозяйственно-бытовых сточных вод с величиной потока более 25м3 в сутки.

Комплекс представляет собой установки заводской готовности модульного типа с емкостями, выполненными из нержавеющей стали и армированного стеклопластика.

Область применения оборудования

  • коттеджные поселки
  • гостиницы, дома отдыха, пансионаты, санатории
  • городские жилые здания, школы
  • отдельностоящие промышленные объекты и предприятия(при отсутствии централизованной канализации)

Преимущества станции очистки бытовых стоков FloTenk:

- Полная заводская комплектация.

- Минимальные затраты на строительство.

- Компактные размеры.

- Низкое энергопотребление.

- Простота в эксплуатации.

- Индивидуальный подход, в соответствии с требованиями Заказчика (отсутствие типовых решений).

Установки очистки бытовых сточных вод FloTenk-BioDrafts предусмотрены для очистки сточных вод расходом от 25 до 2000 м3/сут. В состав установки могут входят блоки:

- Канализационная насосная станция (КНС).

- Блок усреднения (БУ).

- Блок биологической очистки (ББО).

- Блок доочистки сточных вод (БДСВ).

- Блок обработки осадка.


описание
Производительность установки, м3/сут Производительность установки м3/час Потребление электроэнергии, кВт Минимальная занимаемая
площадь, м2
Длина, мм Ширина, мм
25 1,0 3,0 70 14000 5400
50 2,0 5,5 95 18000 5400
100 4,0 7,0 125 23000 5400
125 5,0 8,5 130 23000 5400
150 6,0 10,0 170 26000 8300
200 8,4 12,0 190 30000 8300
250 10,4 13,5 260 27000 13000
300 12,5 16,0 260 27000 13000
350 14,6 18,0 270 42000 8300
400 16,7 19,0 270 42000 8300
450 19,0 20,0 360 36700 13000
500 21,0 20,5 360 36700 13000
600 25,0 23,0 430 41000 9600
700 30,0 25,0 600 41000 13000
800 34,0 28,0 700 41000 20100
900 38,0 30,0 900 41000 26000
1 000 42,0 31,0 365 41000 28000
1 500 63,0 36,0 1050 59000 27500
2 000 84,0 39,0 1400 59000 28000

*Габаритные размеры площадки под очистные сооружения определяются исходя из площади, занимаемой оборудованием, а так же площади проездов и зон обслуживания.

Система управления

Система FloTenk-AquaDrive предназначена для управления электромеханическим оборудованием, а также контролем за физико-механическими и биологическими процессами при очистке и перекачке сточных вод. Система FloTenk-AquaDrive непрерывно отслеживает состояние подсоединенных насосов, компрессоров, датчиков уровня, мешалок и электрозадвижек, систем УФ обеззараживания, химических дозаторных станций, регистрирует события. В случае неисправности система включает аварийный сигнал с последующим запуском алгоритма аварийных действий. Система предназначена для получения в реальном времени текущего значения измерений и сигнализаций с подчиненных объектов, а также выполнения команд управления и установки технологических параметров. Для передачи данных могут использоваться радиоканалы, проводные коммутируемые и выделенные линии, сеть, а также средства мобильной связи GSM и GPRS.

Преимущества

  • снижение эксплуатационных затрат на обслуживание удаленного оборудования
  • возможность оперативно получать информацию о сбоях в работе оборудования для быстрого устранения причин
  • контроль одним оператором за работой большого количества агрегатов, расположенных на разных объектах
  • отображение информации на экране монитора в удобной и понятной для человека форме
  • при необходимости можно изменять параметры работы оборудования и удаленно включать(выключать) агрегаты объекта

Комплектация

  • датчик растворенного кислорода
  • датчик pH и температуры
  • счетчик потока
  • термозащита и пускатели для воздуходувок
  • термозащита и пускатели для насосов
  • термозащита и пускатели для мешалок
  • ПЛК с Modbus RTU и TCP/IP модулями
  • поплавки
  • звуковой и световой сигнал аварии
  •
Система управления


КНС необходима для приёма и подачи сточных вод в установку очистки.
Блок механической очистки предназначен для задержания крупных загрязнений (крупнее прозора фильтрации), содержащихся в сточных водах. Наиболее эффективны автоматизированные установки механической очистки.
Блок усреднения необходим в случае большой неравномерности поступления сточных вод в очистные сооружения. Усреднение потока и состава сточных вод осуществляется в резервуаре-усреднителе с помощью погружных перемешивающих устройств. Усреднители ком⁠плектуются насосными станциями для равномерной подачи сточных вод на дальнейшие ступени очистки.
Ступень биологической очистки является основной в процессе очистки бытовых сточных вод и осуществляется в аэротенках. Процесс очистки сточных вод в аэротенке заключается в разложении биологически разлагаемых органических веществ, а также соединений азота и фосфора до простых веществ с помощью микроорганизмов активного ила и воздуха. Для отделения активного ила от иловой смеси в составе сооружений предусматривается оборудование илоразделения. Для этого используются вторичные отстойники (ВО) или модули погружной ультрафильтрации (МБР). После илоразделения активный ил возвращается в аэротенк. Также в процессе биологической очистки происходит значительное увеличение количества активного ила, называемое избыточный активный ил. Избыточный ил направляется в блок обработки осадка, биологически очищенные сточные воды – в блок доочистки.
В блоке доочистки сточные воды очищаются до требуемого качества. Также в состав блока доочистки входит установка обеззараживания, что обеспечивает отсутствие в очищенных сточных водах болезнетворных микроорганизмов.
Блок обработки осадка предназначен для уменьшения количества влаги в избыточном активном иле. После обработки значительно снижается масса и объём избыточного активного ила, что сокращает затраты на его транспортировку и утилизацию. Наиболее эффективны автоматизированные установки обезвоживания.
Для достижения требуемого качества установки могут комплектоваться дополнительными ступенями очистки, наличие которых в схеме очистки зависит от качества исходных сточных вод Заказчика.»
  Ссылка на документы в разделе Документация/Сертификаты.
Ссылка на ОЛ в разделе Опросные листы.
  Типы исполнения установок:

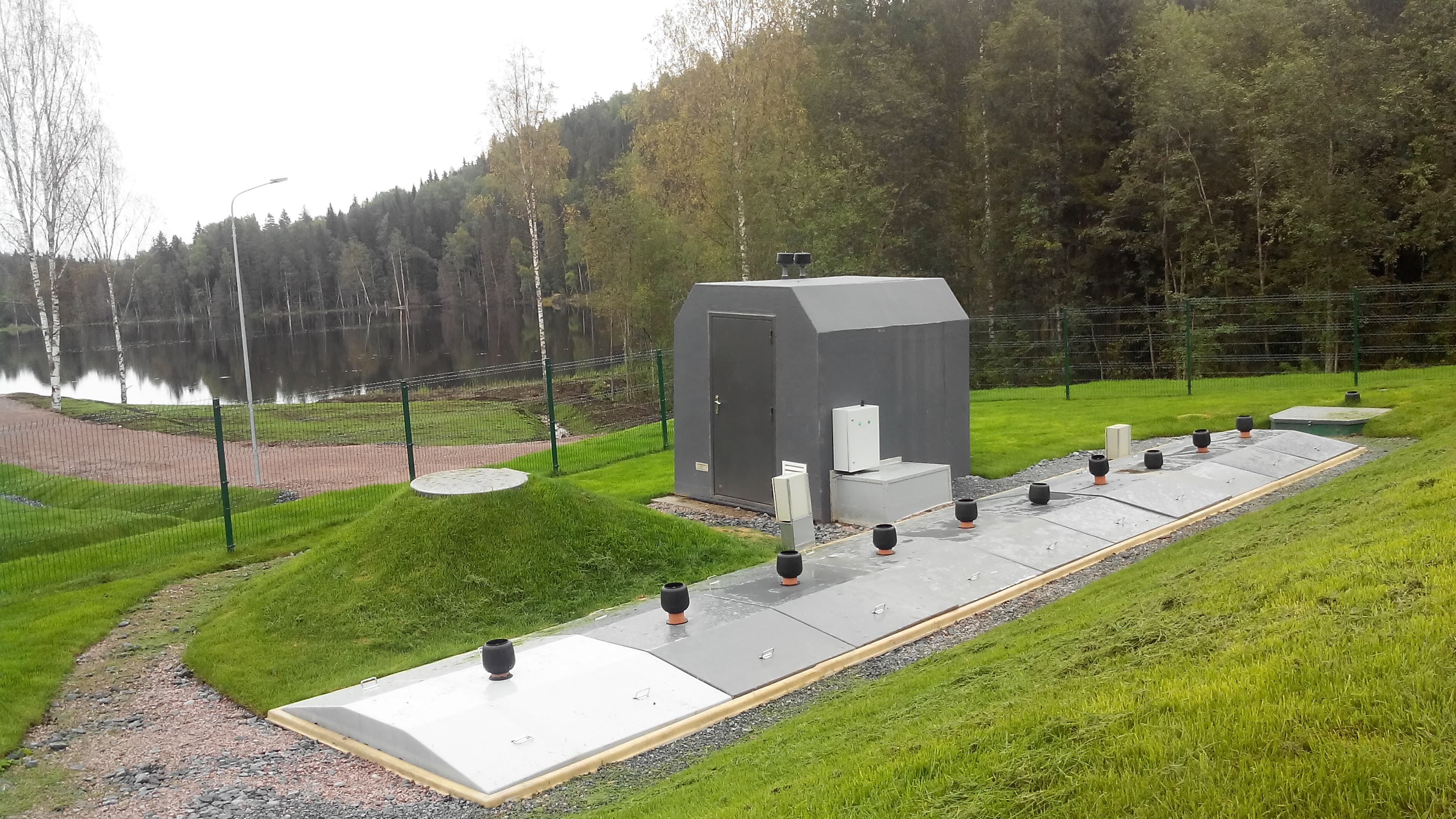

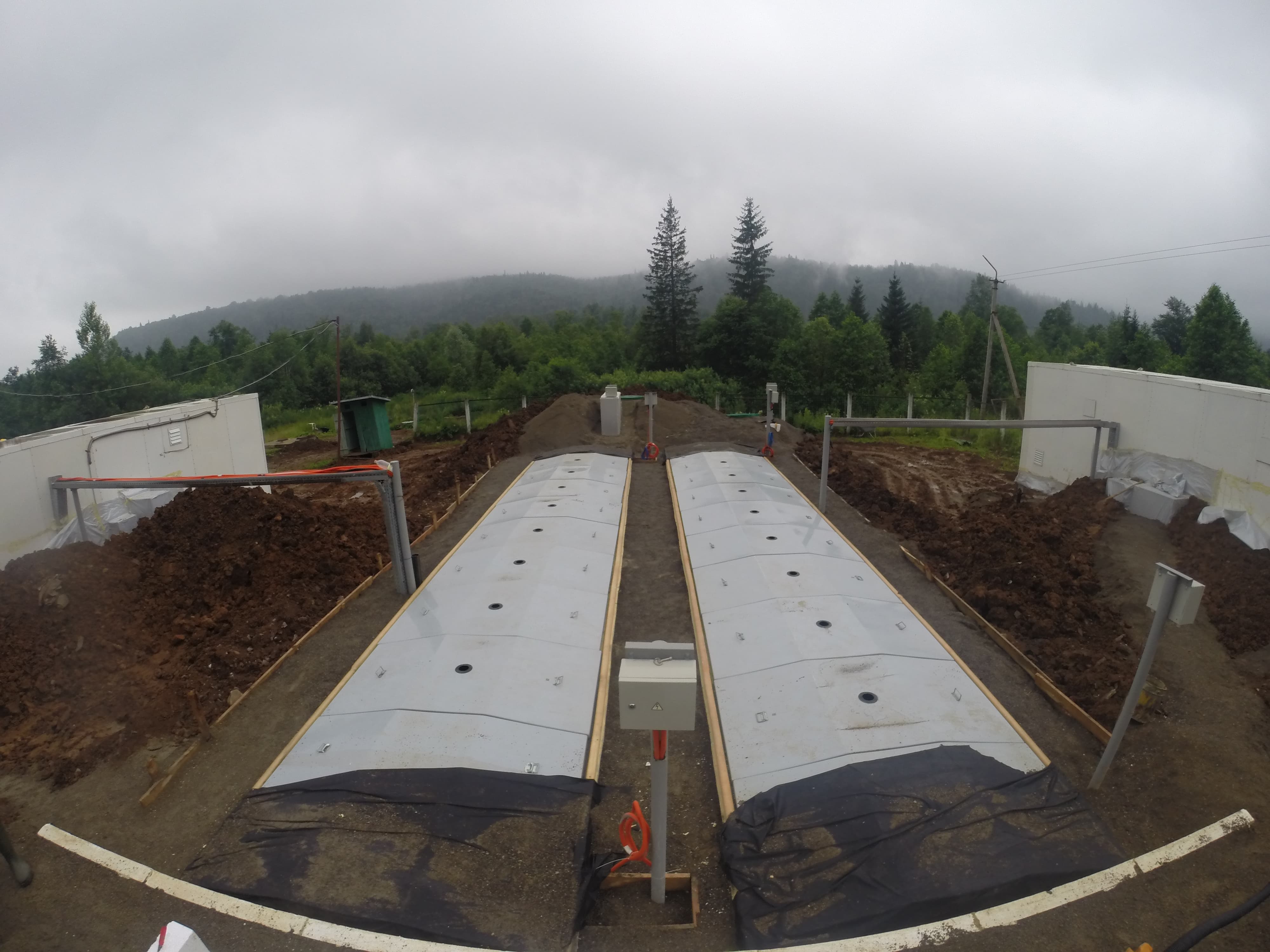

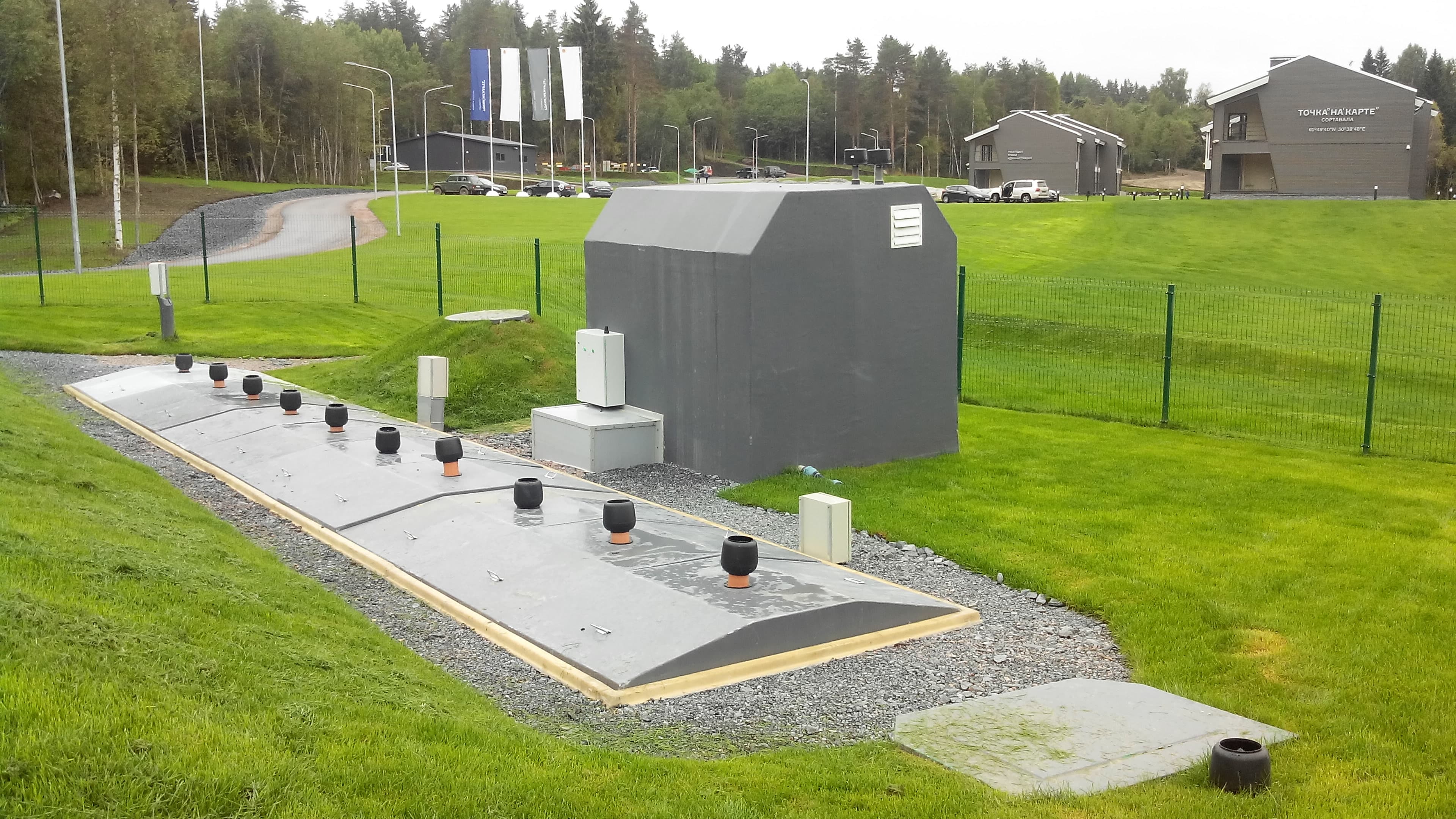

- Подземное.
Всё оборудование расположено под землёй, ниже глубины промерзания, кроме технологического контейнера.
- Наземное.
Всё оборудование расположено над землёй в технологических контейнерах.
  Лента фотографий с объектов с подписями «Наименование объекта, производительность, доп. комментарий (при необходимости*)»
* Можно указать отличительные особенности. Например, «с технологией МБР» или «наземное исполнение».
